E5-P系列变频器是高性能通用矢量控制型变频器,具有优越的高性价比和强大的控制功能,广泛用于各类风机水泵等平方转矩及转负载设备。
特点
■ 提供丰富灵活的控制功能和客户化功能,满足平方转矩负载和轻负载的应用;
■ 内设恒压供水专用参数,具有休眠、唤醒功能;
■ 欠压调节、三地切换、转速跟踪、多段速运行(最多至16段)、自整定、S段曲线加减速、转差补偿、PID调节、限流控制、手动/自动转矩提升、电流限定、多功能输入端子/输出端子。
典型行业
如冷却循环水泵、冷冻循环水泵、水泵、离心风机,以及各类恒压供油、恒压气、恒压供风等平方转矩负载应用场合。
如江苏阳光集团、沈阳万达广场中央空调改造、宣钢、河北永洋钢铁、西飞热力中心、本溪市供热中心、天津塘沽热
电压 等级 | 型号 | 三相400V变转矩/轻载应用 | ||
适配电机(kW) | 额定输出电流(A) | 额定输入电流(A) | ||
400V | E5-P-4T1.5 | 1.5 | 3.3 | 3.6 |
E5-P-4T2.2 | 2.2 | 5.0 | 5.5 | |
E5-P-4T3.7 | 3.7 | 7.5 | 8.3 | |
E5-P-4T5.5 | 5.5 | 11 | 12 | |
E5-P-4T7.5 | 7.5 | 17 | 19 | |
E5-P-4T11 | 11 | 22 | 25 | |
E5-P-4T15 | 15 | 30 | 33 | |
E5-P-4T18.5 | 18.5 | 38 | 40 | |
E5-P-4T22A* | 22 | 45 | 50 | |
E5-P-4T30A | 30 | 57 | 62 | |
E5-P-4T37A | 37 | 75 | 80 | |
E5-P-4T45A | 45 | 91 | 100 | |
E5-P-4T55A | 55 | 112 | 121 | |
E5-P-4T75A | 75 | 142 | 156 | |
E5-P-4T90A | 90 | 176 | 194 | |
E5-P-4T110 | 110 | 210 | 196 | |
E5-P-4T132 | 132 | 253 | 232 | |
E5-P-4T160 | 160 | 304 | 282 | |
E5-P-4T185 | 185 | 350 | 326 | |
E5-P-4T200 | 200 | 380 | 352 | |
E5-P-4T220 | 220 | 426 | 385 | |
E5-P-4T250 | 250 | 470 | 437 | |
E5-P-4T280 | 280 | 520 | 491 | |
E5-P-4T315 | 315 | 600 | 580 | |
E5-P-4T355 | 355 | 650 | 624 | |
E5-P-4T400 | 400 | 690 | 670 | |
E5-P-4T450 | 450 | 775 | 755 | |
E5-P-4T500 | 500 | 860 | 840 | |
E5-P-4T560 | 560 | 950 | 920 |
控制方式 | 矢量控制1;简易矢量控制; 矢量化V/F控制 |
功率范围 | 1.5kW~560 kW |
输入电压、频率 | 3AC 380V~480V;50Hz/60Hz |
输出电压 | 3AC 0~额定输入电压 |
输出频率 | 0.0~300.0Hz |
数字输入输出 | 标配多功能输入端子,可扩展 标配开路集电极输出,可扩展 |
模拟输入输出 | 输入:AI1 0~20 mA,输入阻抗500Ω, 最大输入电流30mA;0~10V,输入阻抗20kΩ, 最大输入电压15V,分辨率为12位(0.025%) 通过跳线选择0~20 mA或0~10V模拟输入量 AI2 同上 AI3 -10V~10V,输入阻抗20kΩ 最大输入电压±15V,分辨率为12位(0.025%) 输出:AO1 0~20 mA,输出允许阻抗200~500Ω 0~10V,输出允许阻抗≥10kΩ,分辨率为10位(0.1%) 有短路保护功能,通过跳线选择0~20 mA或0~10V模拟输出量 AO2 同上 |
脉冲输入输出 | 脉冲输入:0.1Hz~50kHz;电压范围:24V±20% 脉冲输出:0~50kHz;电压范围:24V±20% |
通讯协议 | 提供一路键盘485通讯接口支持Modbus协议(RTU),如需增加端子485通讯请在订货时说明 |
制动单元 | 18.5kW及以下功率段机型标准内置;22kW及以上功率段需外置 |
外部接口 | DC24V电源,最大输出电流100 mA |
直流电抗器 | 110kW及以上功率段机型外置直流电抗器可选配 |
安装方式 | 壁挂式安装 |
防护等级 | IP20 |

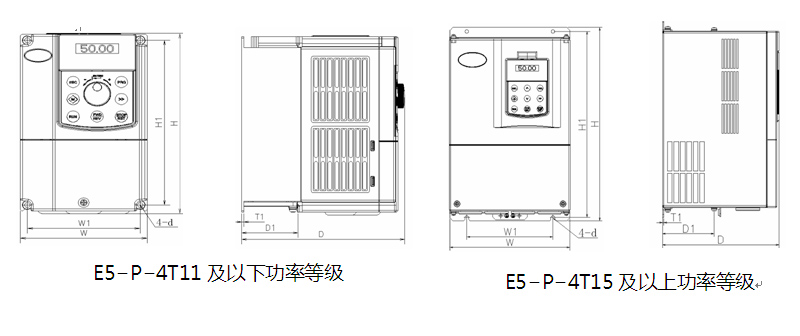

电压 等级 | 变频器型号 | 外形和安装尺寸(mm) | 大概 重量 (kg) | |||||||
W | H | D | W1 | H1 | D1 | T1 | 安装孔d | |||
400V | E5-P-4T1.5 | 118 | 190 | 155 | 105 | 173 | 40.8 | 3 | 5.5 | 1.5 |
E5-P-4T2.2 | 118 | 190 | 175 | 105 | 173 | 60.5 | 4 | 5.5 | 2.6 | |
E5-P-4T3.7 | ||||||||||
E5-P-4T5.5 | ||||||||||
E5-P-4T7.5 | 155 | 249 | 185 | 136 | 232 | 69 | 8 | 5.5 | 3 | |
E5-P-4T11 | ||||||||||
E5-P-4T15 | 210 | 337 | 200 | 150 | 324 | 107.5 | 2.5 | 7 | 8.5 | |
E5-P-4T18.5 | ||||||||||
E5-P-4T22A | 285 | 440 | 220 | 200 | 425 | 107.5 | 2.5 | 7 | 17 | |
E5-P-4T30A | ||||||||||
E5-P-4T37A | ||||||||||
E5-P-4T45A | 315 | 575 | 227 | 220 | 553 | 123.5 | 2.5 | 10 | 25 | |
E5-P-4T55A | ||||||||||
E5-P-4T75A | 400 | 615 | 265 | 270 | 590 | 123.5 | 3.0 | 10 | 35 | |
E5-P-4T90A | ||||||||||
E5-P-4T110 | 465 | 745 | 325 | 343 | 715 | 156 | 3.0 | 12 | 55 | |
E5-P-4T132 | ||||||||||
E5-P-4T160 | 540 | 890 | 385 | 370 | 855 | 205.5 | 4.0 | 14 | 85 | |
E5-P-4T185 | ||||||||||
E5-P-4T200 | ||||||||||
E5-P-4T220 | ||||||||||
E5-P-4T250 | 700 | 1010 | 385 | 520 | 977 | 210 | 4.0 | 14 | 125 | |
E5-P-4T280 | ||||||||||
E5-P-4T315 | ||||||||||
E5-P-4T355 | 810 | 1358 | 425 | 520 | 1300 | 210 | 4.0 | 14 | 215 |
